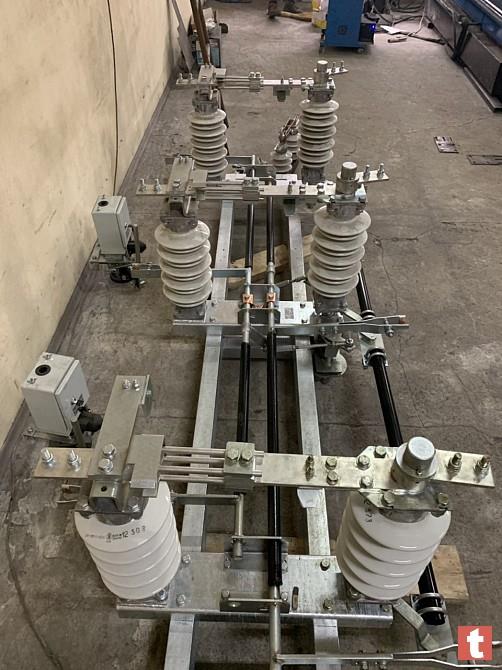

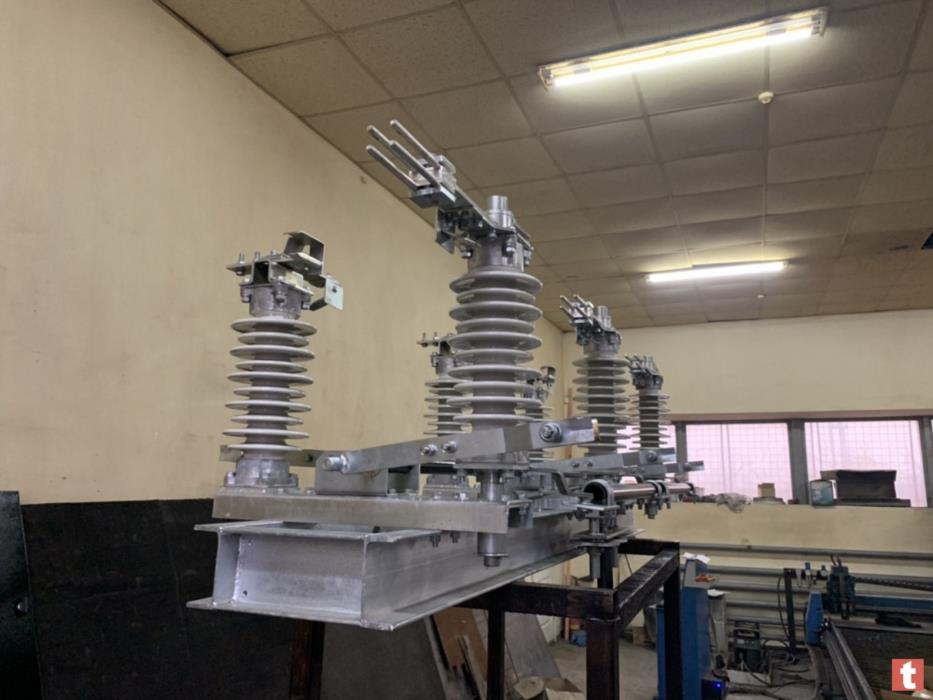

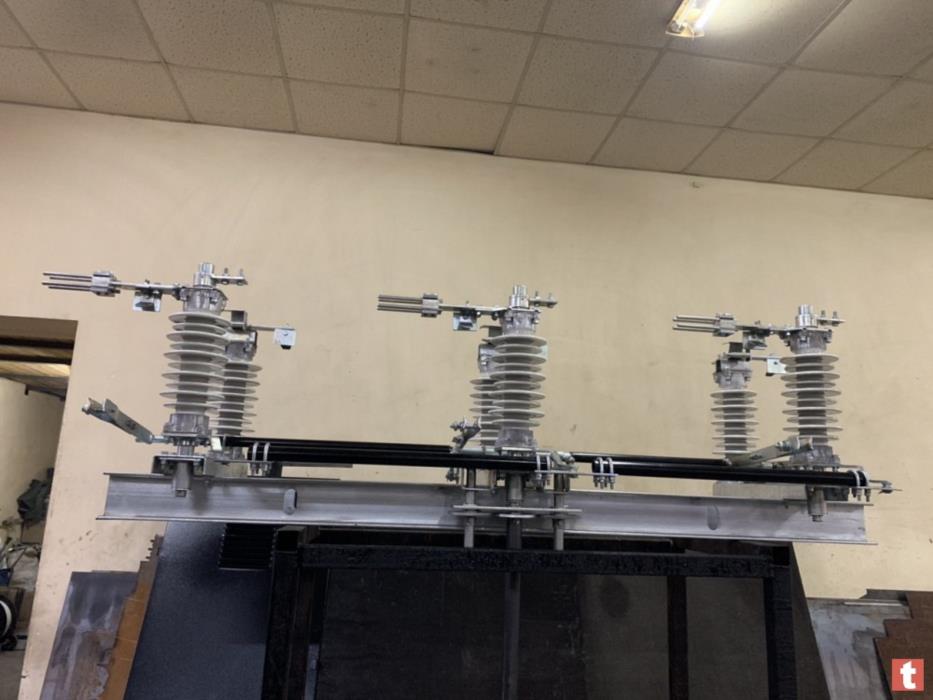

Продам Рг-35 ухл1 Разъединители горизонтально-поворотного типа

  • Запорожье
  • Добавлено 12.04.2019
  • ID: 38969
Следующее объявление
Компания «Интеграл» является производителем электротехнического оборудования включая Разъединители РГ-35 горизонтально поворотного типа, имеет все соответствующие документы.
Разъединители предназначены для включения и отключения обесточенных участков электрических цепей, находящихся под напряжением, а также заземления отключенных участков при помощи заземлителей.
Разъединители также используют для отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий.
УСЛОВНОЕ ОБОЗНАЧЕНИ РГП-1-35/1000 УХЛ1:
РГ.Х1 - 35/ХХХХ2 – Х3 УХЛ14
Условное обозначение расшифровывается следующим образом:
РГ - разъединитель горизонтально-поворотного типа;
Х1 – условное обозначение количества и наличия заземляющих ножей (2; 1а – один со стороны неподвижной колонки; 1б – один со стороны поворотной колонки, опускается при их отсутствии);
35 - номинальное напряжение в кВ;
ХХХХ2 – номинальный ток в амперах (1000; 2000);
Х3 – класс изоляции по степени загрязнения (I – первой степени, II - второй степени; III – третья степень);
УХЛ14– климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
— Высота над уровнем моря не более 1000 м
— Температура окружающего воздуха от -60°С до +40°С
— Относительная влажность не более 100% при 25°С
— Установка разъединителя вертикальная или горизонтальная, также допускается установка разъединителя в наклонной плоскости до 45°— Срок службы не менее 25 лет
КОМПЛЕКТ ПОСТАВКИ:
1. Разъединитель РГП-1-35/1000 УХЛ1

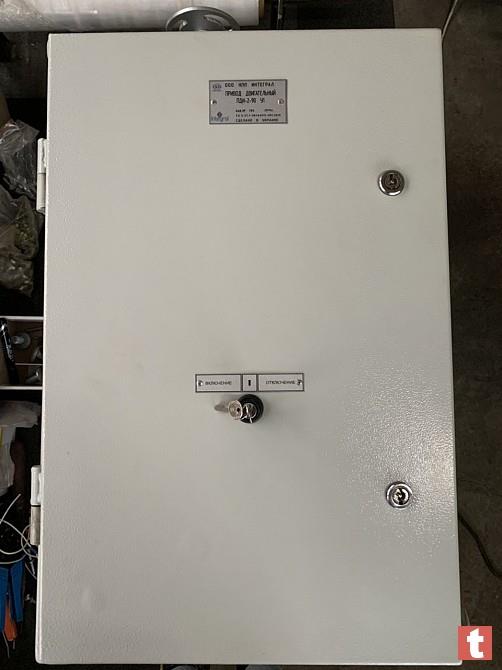

2. Привод ручной, двигательный (по требованию заказчика)
3. Рама (по требованию заказчика)
4. Межполюсные тяги и тяги «разъединитель-привод»
5. Паспорт
6. Инструкция по эксплуатации
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра Значение параметра
для исполнения
РГ-
35/1000
1 Номинальное напряжение, кВ 35
2 Наибольшее рабочее напряжение, кВ 40,5
3 Номинальный ток, Iном, А 1000
4 Номинальный кратковременный выдерживаемый ток (ток тер-
мической стойкости), IТ, кА 20
5 Время протекания номинального кратковременного выдержи- ваемого тока (время короткого замыкания), с
-для главных ножей
-для заземляющих ножей
3
1
6 Наибольший пик номинального кратковременного тока (ток
электродинамической стойкости), Iд, кА 50
7 Сопротивление постоянному току главного токоведущего кон-
тура, Ом, не более 75х10-6
8 Допустимая механическая нагрузка на выводы от присоединяе- мых проводов с учетом влияния ветровых нагрузок (скорость ветра до 15 м/с) и образования льда (толщина корки льда до 20
мм), Н, не более
500
9 Механический ресурс для главной цепи, циклов В-О 10’000
10 Толщина корки льда при оперировании разъединителем, не
более, мм 20
11 Наибольшее усилие, прикладываемое к рукоятке привода, Н 245
12 Масса полюса разъединителя, кг, не более 85
13 Номинальная частота, fн, Гц 50
14 Включение, отключение токов:
- холостого хода трансформаторов, А, не более
- зарядных (воздушных и кабельных линий), А, не более
3
2
15 Сейсмостойкость по шкале MSK-64, балл, не более 9
16 Длина пути утечки внешней изоляции, мм, не менее 950
17 Испытательное одноминутное (пятиминутное) напряжение промышленной частоты, кВ
- Относительно земли и между полюсами
- Между разомкнутыми контактами разъединителей
95
120
18 Испытательное напряжение грозового импульса 1.2/50 мкс, кВ
- Относительно земли и между полюсами
- Между разомкнутыми контактами разъединителей
190
220
19 Испытательное напряжение промышленной частоты под дож- дем, кВ
- относительно земли и между полюсами
80
