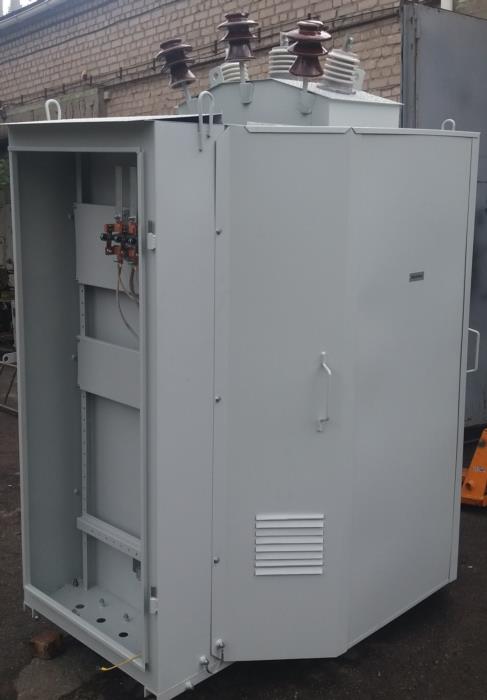

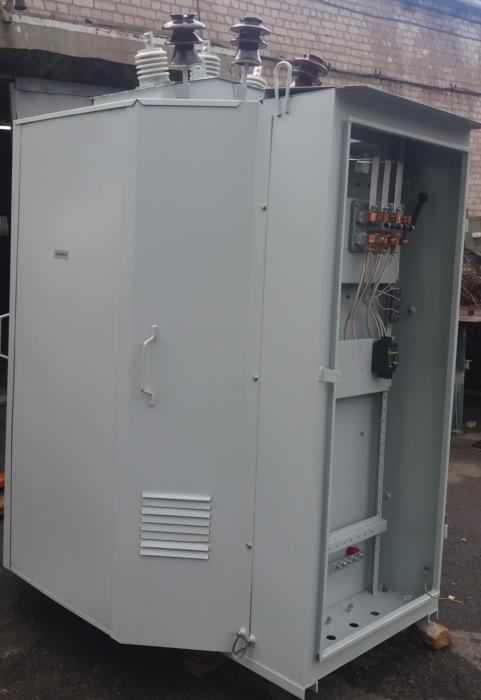

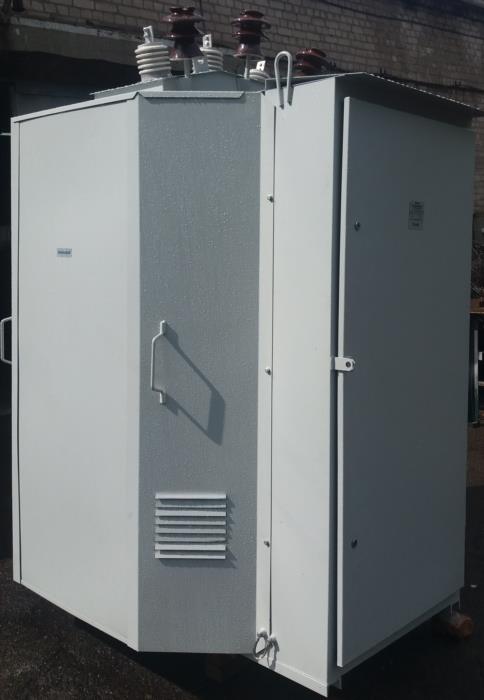

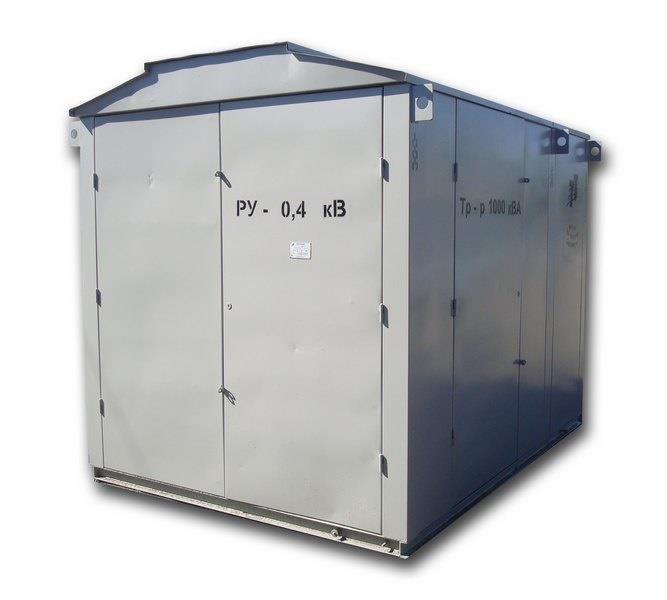

Подстанции трансформаторные комплектные киосковые мощностью 100, 160, 250, 400, 630 кВ·А, напряжением ВН 6(10,20) кВ напряжением НН 0,4 кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в системах с глухозаземленной нейтралью трансформатора на стороне низшего напряжения. КТП предназначены для электроснабжения сельскохозяйственных потребителей, отдельных населенных пунктов и небольших промышленных
КОНСТРУКЦИЯ:
Высоковольтный ввод — воздушный или кабельный, отводы отходящих линий — воздушные или кабельные.
В КТП предусмотрены линии уличного освещения, включаемые автоматически по сигналу встроенного реле. На стороне НН установлены автоматические выключатели. Их количество и номинальный ток приведены в таблице.
Ток термической стойкости на стороне ВН в течение 1 с — 5,0 кА.
Ток электродинамической стойкости на стороне ВН — 12,5 кА.
ПРИМЕР ЗАПИСИ КТПС ПРИ ЗАКАЗЕ:
КТП-100/10/0,4 У1
КОМПЛЕКТ ПОСТАВКИ:
В комплект поставки КТП входят:
— шкаф УВН;
— ШКАФ РУНН;
— силовой трансформатор (по заказу).
Трансформаторная подстанция – это электрическое оборудование, которое позволяет устанавливать необходимый уровень входящего напряжения и перенаправлять его дальше по линии электропередач. Такие подстанции – это очень сложные устройства. Они используются на огромных предприятиях Украины, в небольших городах и селах. Аппарат предназначен для получения и преобразования вырабатываемой электроэнергии в нужный диапазон. После этого устройство направляет ток к дальнейшим потребителям. Трансформаторная подстанция состоит из таких частей:
основное устройство преобразования энергии;
оборудование, которое осуществляет распределение напряжения;
устройство, которое предназначено для защиты и управления всего процесса;
дополнительные сооружения.
